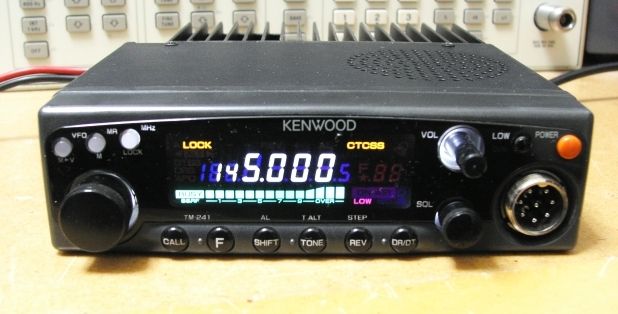

KENWOOD TM-241S
ボリュームがぐらぐらとのことで、お預かりしました。

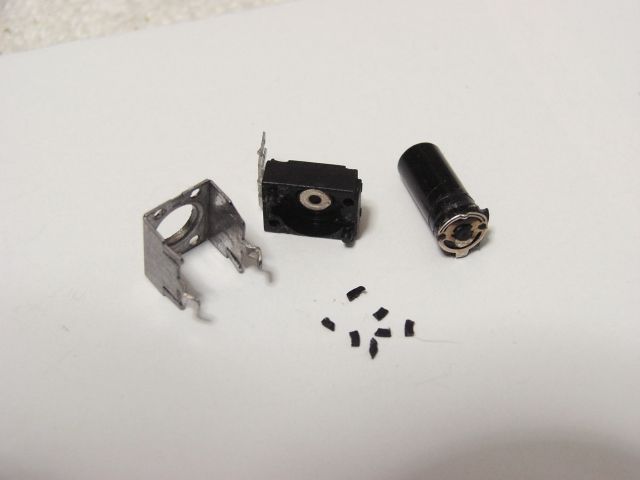

ボリュームを分解してみると、ノブのストッパーの円盤が粉々に割れていました。
これではノブを引っ張ると抜けてしまいます。
純正品は10KΩのAカーブです。
ボリュームには、抵抗値の変化によりA、B、Cのカーブ特性があります。
AFなど、オーディオのボリュームには普通はAカーブが使われます。
人間の耳の特性が対数変化であるとか難しい話は置いといて、簡単にいえば、人間の耳の聞こえ方がAカーブに対して自然に聞こえるということです。
最近はプラスチック製のボリューム使用が多くなり、入手先の店舗でも取扱の種類は多くありません。
この手のボリュームがあった、入手出来たというだけでラッキーです。

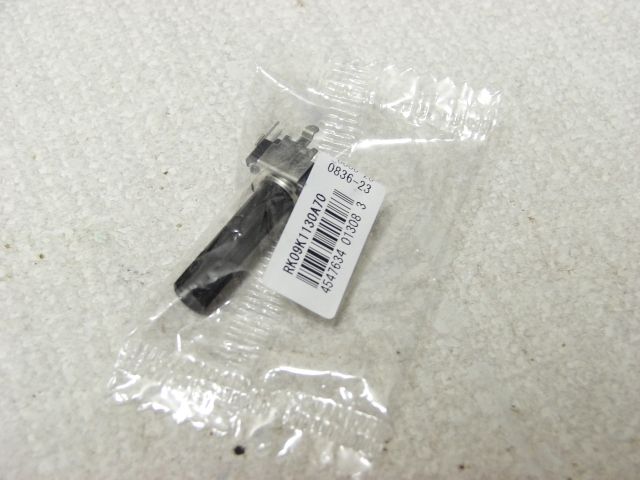

10KΩのBカーブのものがマルツ電波にありました。 Aカーブのものではありません。
Bカーブのものでも使えなくはありません。
音が急に大きくなったように聞こえるだけです。
交換したところ、Bカーブの特性は悪くなく、スパッとした感じで良好です。JHGは好きです。
スケルチに使われるものがBカーブだといえば、感じとしてはわかりやすいでしょうか。

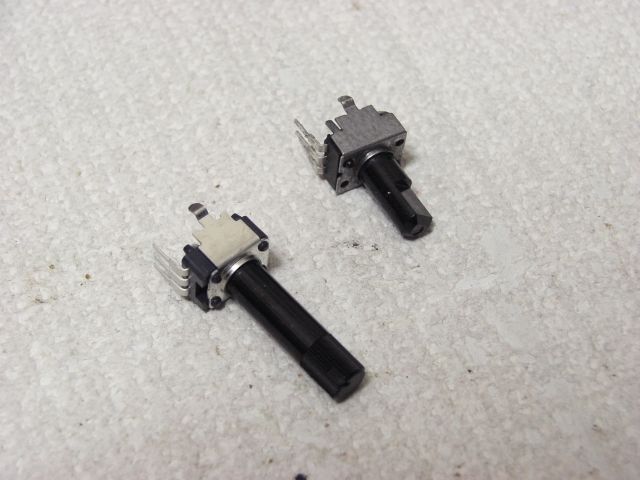

ノブが長いです。
照明をLED化にしました。

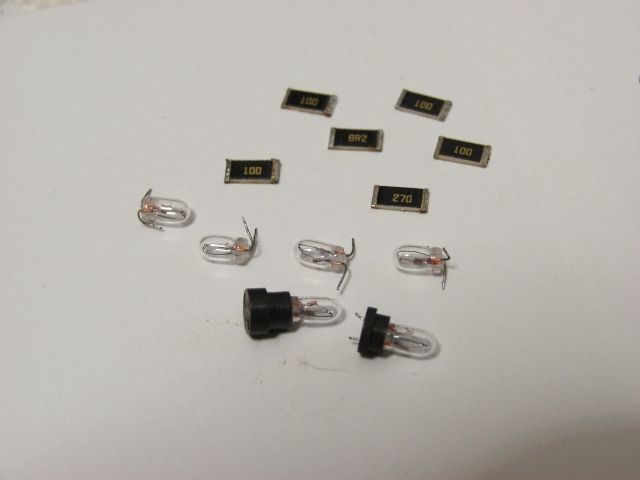

LED化で交換した部品です。

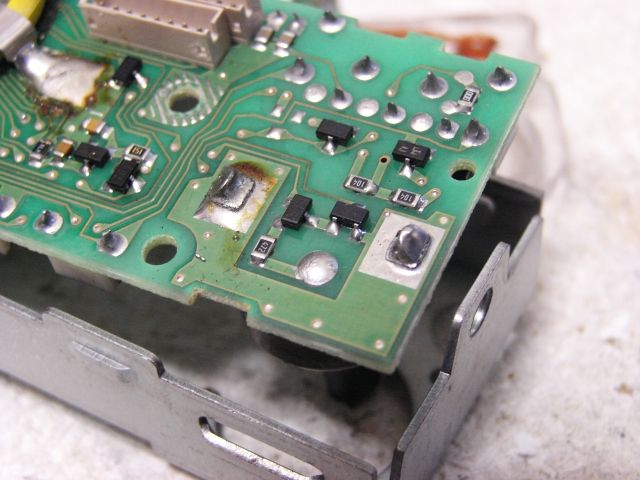

ダイヤルエンコーダーにハンダ離れがあり、補強しました。
エンコーダーもぐらぐらでした。
ハンダのあやしいところは補強しました。 こういうのを見ると、点検は必要だと思いますね。
バックアップ電池の電圧 3.06Vありました。

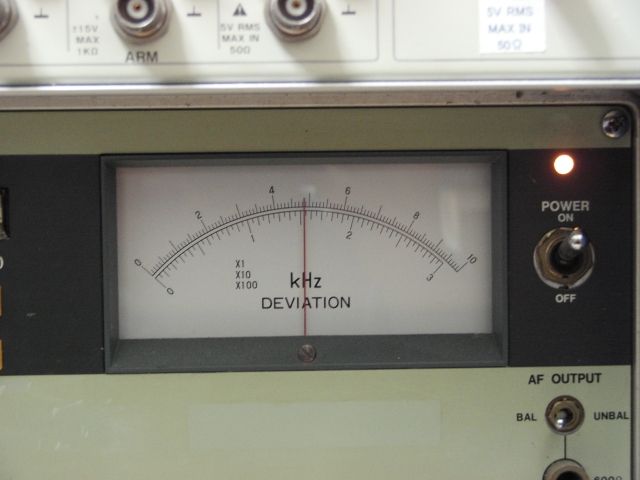

FMデビエーションの調整。
4.8Khz

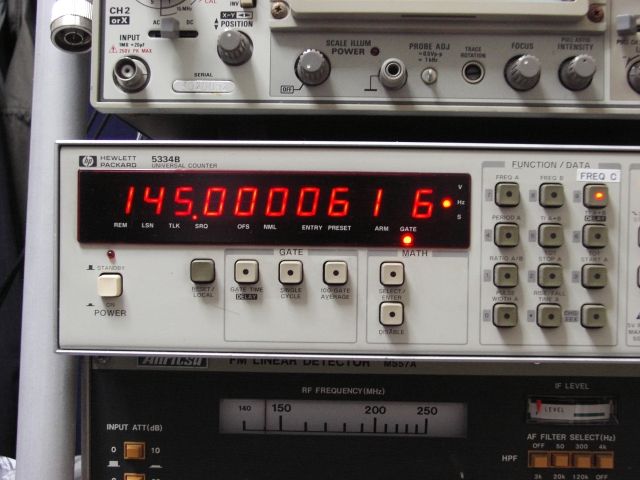

送信周波数の調整。

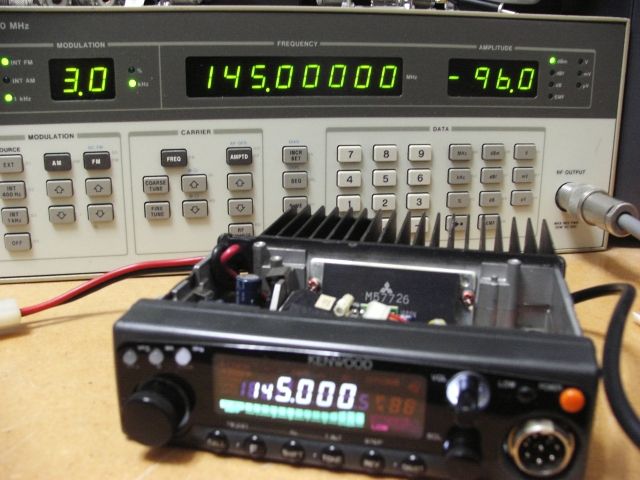

Sメーターの調整。

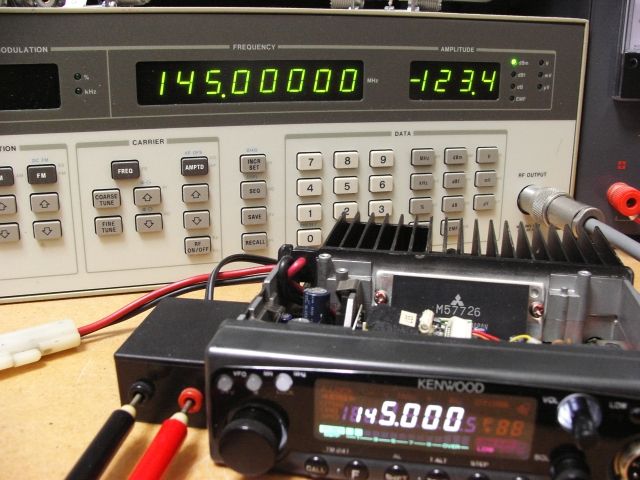

受信感度の測定。
ー143.4dBm （20dB ATT）

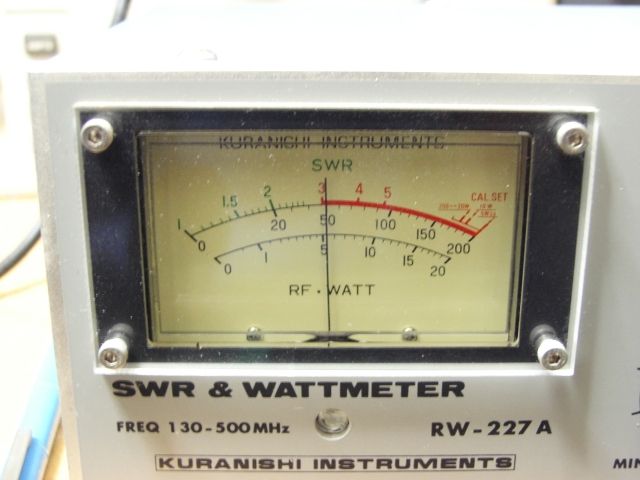

送信出力の調整。
HI 50W
MID 15W
LO 5W
ボリュームのノブはそのままでも回せますが、シルバー色やブラック色など、アルミニウム削り出しでお洒落なツマミが売っていますので、お好きなものを付けてください。
