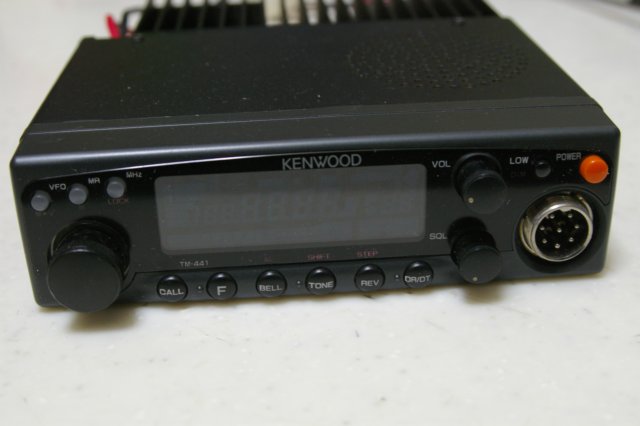

ＴＭ－４４１　総合点検のためお預りしました。


イメージ 1

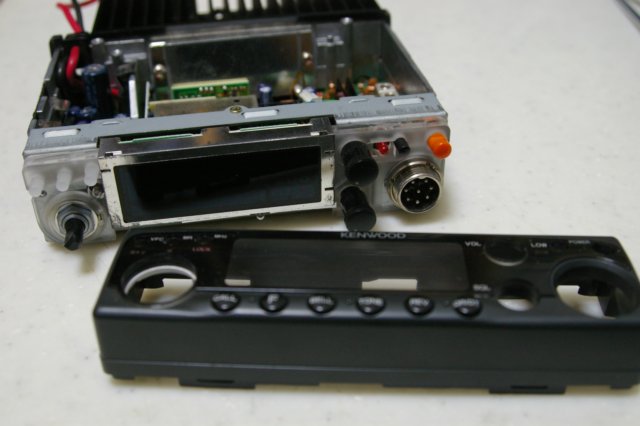

パネル照明をLED化します。


イメージ 2

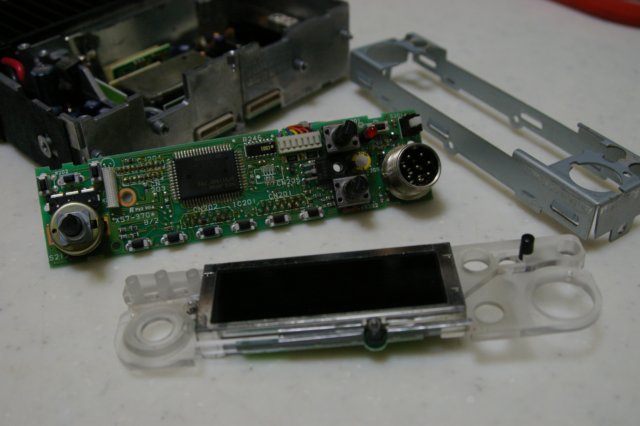

液晶パネル部分を取り外し。

裏側の電球をLEDに交換します。

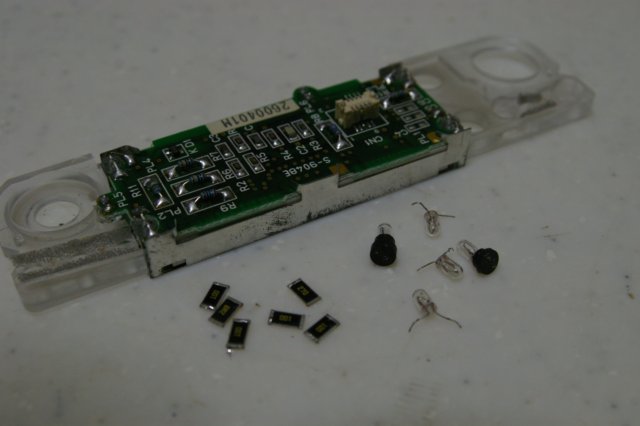

イメージ 3

チップ抵抗を取り外し、240Ωと270Ωの抵抗に交換しました。

電球はLEDに交換。

イメージ 4

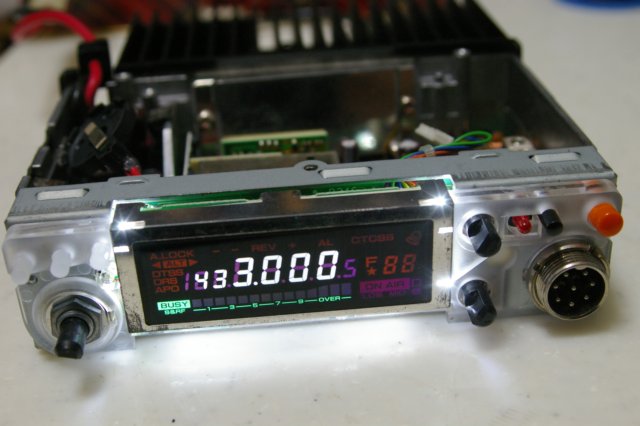

パネル照明の点灯を確認。


イメージ 5

オーナー様の希望により、電解コンデンサーを全交換しました。

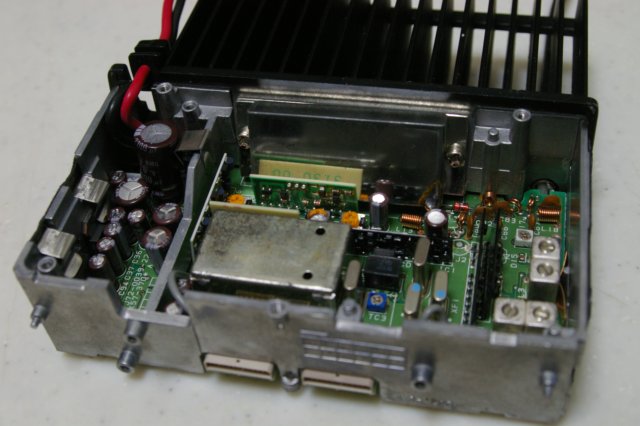

交換前の状態。

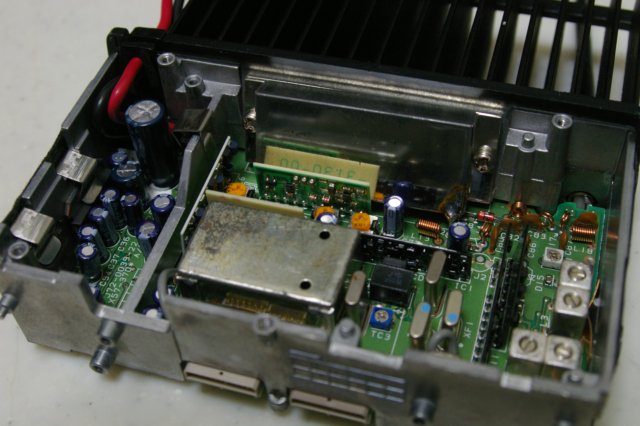

イメージ 6

交換後の状態。

コンデンサーは耐圧アップ、日本ケミコンの105℃品です。

イメージ 7

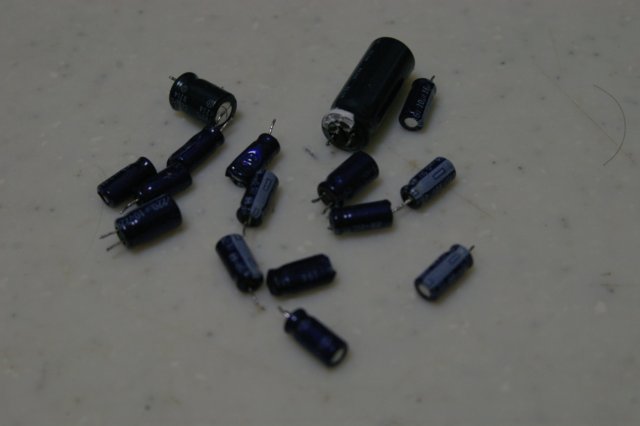

電解コンデンサーは液漏れは無いものの、ドライアップしていました。


イメージ 8

バックアップ電池の電圧　3.1Vでした。

交換します。

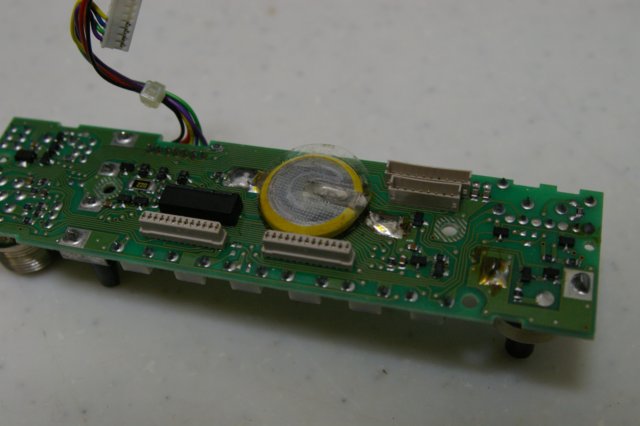

イメージ 9

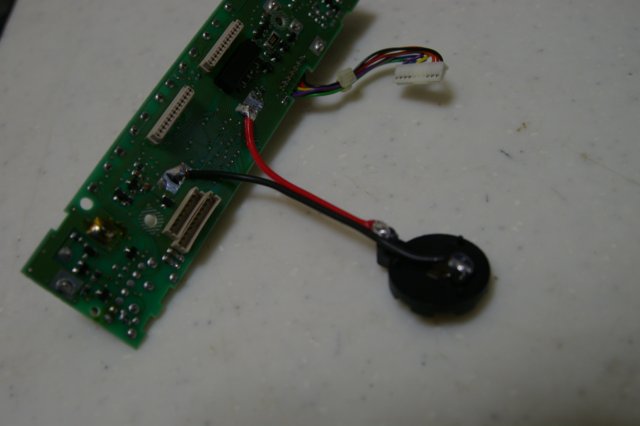

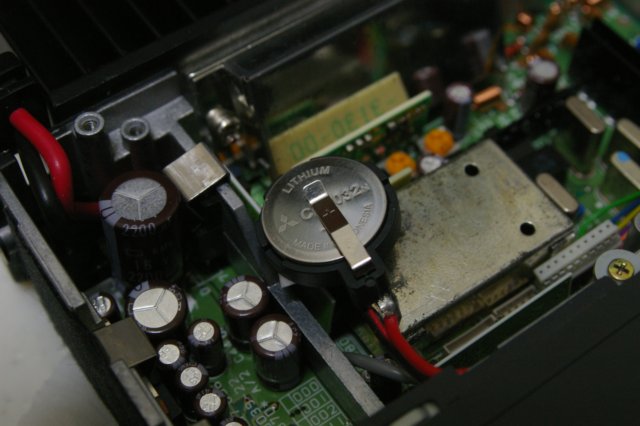

オーナー様の要望によりソケット化しました。


イメージ 10

イメージ 11

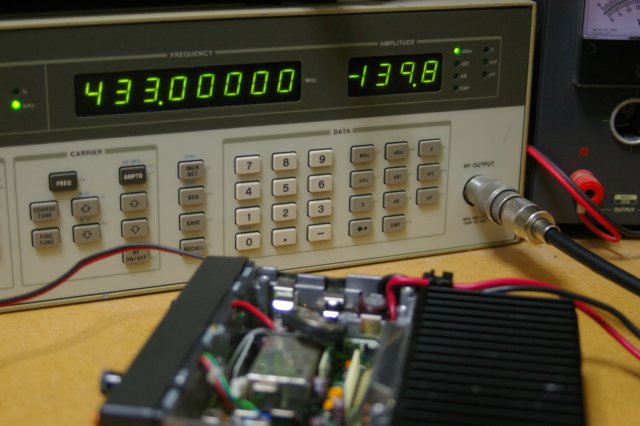

コンデンサーをエージング後、受信感度測定。

－139.8ｄBm　（SINAD）

イメージ 12

Sメーター調整。

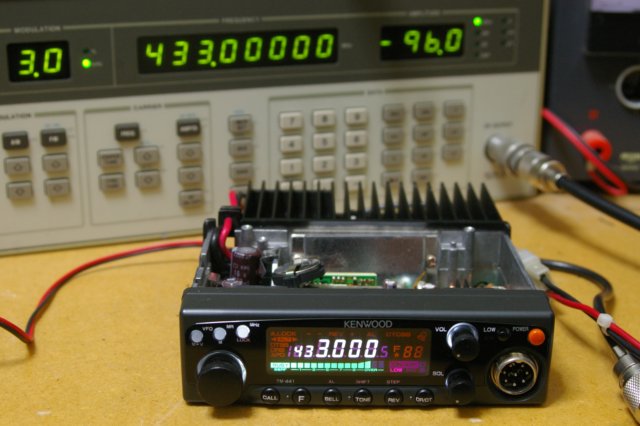

イメージ 13

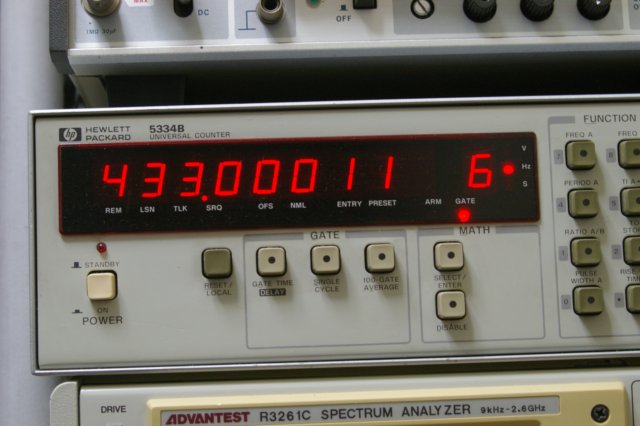

周波数調整。


イメージ 14

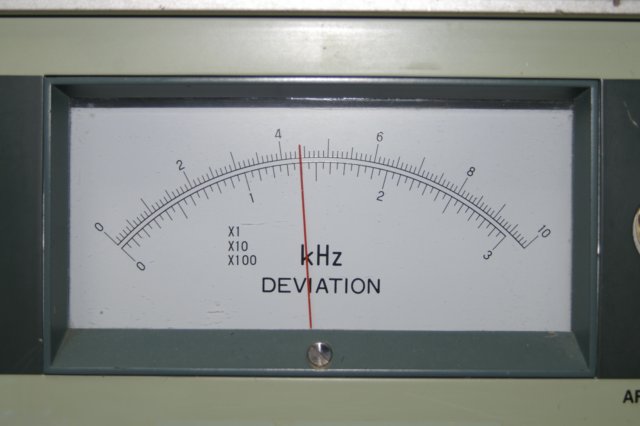

FMデビエーション調整。

規定の4.4Khz

イメージ 15

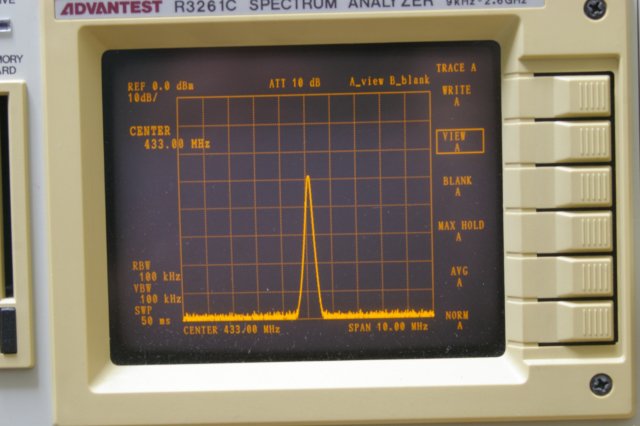

スプリアス良好。


イメージ 16

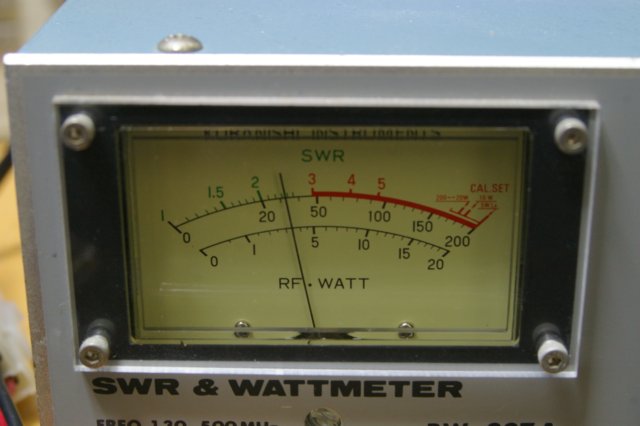

出力。

HI　35W　弱
MID　１０W
LO　3.5W

イメージ 17

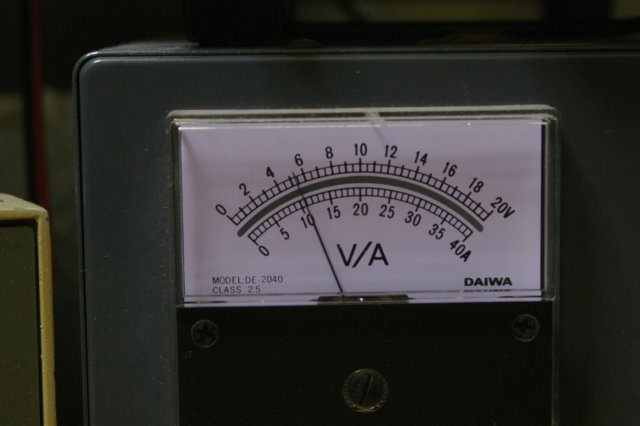

APCの調整。

規定の１１A

イメージ 18

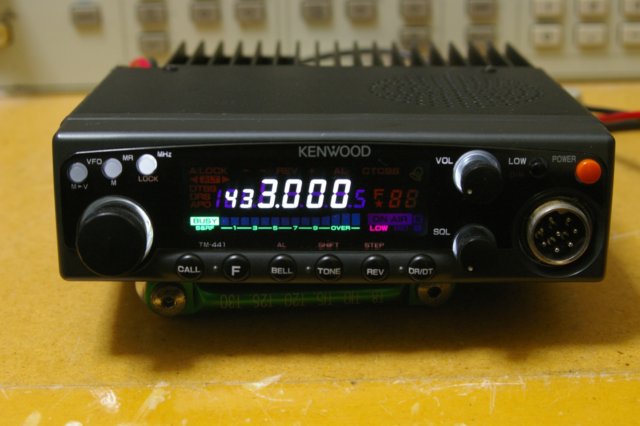

ドック入りでリニューアルです。

TMシリーズの無線機は、LED化するとキレイになりますね。
